酚醛复合风管的制作与安装工艺
作者：华城兴小编 来源：硅酸钙板研发部 发布日期：2019-09-18 浏览次数：3102

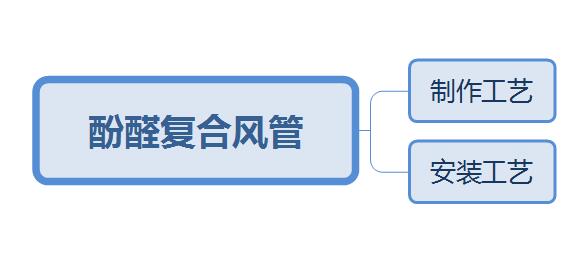

在制作风管的时候，我们有多种的材质，可以选择。而酚醛复合风管，就是其中的一种。那么，其制作工艺，是什么呢？具体，我们又该如何进行安装呢？下面，就让我们一起来看看吧！
一、复合风管的制作工艺
1.制作风管的工具
复合风管可以通过机械设备加工和简单的手工工具加工两种形式，机械设备加工适用于大面积、成批量的风管加工，要求加工场地较大；手工工具制作复合风管较为灵活，适用于各种场所的施工，本工艺主要是对简单的手工工具制作风管工艺进行说明。
制作复合风管的工具主要是刀具，分为左45°角，右45°角，90°直角和双刨刀四种。要求刀架的精度高，刀片锋利，耐磨，各种刀具所使用的刀片均可以互换。
2、复合风管加工步骤
放样：按设计文件确定的内径尺寸进行放样，它不同于钢制风管，不可以忽略板材的厚度(标准厚度为20㎜)。
切割：按划出的线条使用专用刀具切割。
粘接：把准备好的板材粘接成型。
安装固定件、封边、密封。
安装法兰：把法兰安装在风管上。
3、直风管的加工工艺
?。?）根据风管的规格和系统设计的工作压力选用板材，然后放样、划线，放样时要考虑复合板材的厚度。
?。?）切割：风管制作可分三种形式：
a.由一块板材组成
b.由二块板材组成
c.由四块板材组成
以上三种形式要根据风管规格及板材规格合理使用，减少浪费。
（3）粘接
a.按规格切割成的板材首先要清除切割面上的碎削，保持切割面的光滑、干燥、清洁。
b.把专用胶水均匀的涂抹在切割面上，根据现场的温度，确定胶水干燥后进行粘接。
注意：粘接时要先把板材一端对齐，使两片板的外层铝箔对准，让涂胶的粘贴面向另一端延伸。待整条线合拢后用力挤压两块板的粘接处，排出残留的空气，使之粘贴牢固。
（4）板材拼接
当板材规格小于风管单边规格时，要对板材进行拼接。
a.取两块需要拼接的复合板材，用斜45度刀具把两块需粘贴的面切割成型，清理切割面。
b.涂抹胶水，待胶水干燥后将两块板放置于一个平台上，进行拼接。
?。?）安装固定件、封边
a.风管成型后，清理粘贴部位不规则的铝箔贴面，用宽度为50㎜的专用铝箔胶带对风管的粘贴缝进行密封。
b.风管的内表面粘贴缝也要进行密封，根据风管输送介质特性，可使用密封胶或硅酸胶进行密封。
注意，板材粘贴表面要干燥、清洁，使胶带同板面粘贴牢固，排净残留的空气。
c.为加强风管的抗压强度，每段风管两个端面的四个角均要进行加固，使用钢制90°角加固件，与风管端面四角粘贴即可达到要求。
?。?）复合风管法兰采用自主研发、生产的专用配套法兰。
a.按风管的内径截取相应的四段法兰，截取法兰型材要准确，法兰过长或过短会影响风管的漏风量和后续制作工艺。
b.把截取的法兰型材无凹槽的一面与风管的端面涂胶，待胶水干燥后把法兰粘贴到风管的端面上，长边置于管内。
4、直角弯头的加工工艺
?。?）矩形弯头由两块侧壁扳，内弧板、外弧板四部分组成，侧板按设计参数进
?。?）内弧板边和外弧板边切割成斜45°。
?。?）矩形弯头的曲率半径为1.5D，根据这一参数选择板材，放样，制作内外弧板。
?。?）在内、外弧板需弯曲的部位开槽，槽与槽须有如下间距。
（5）把切割完成的内、外弧板开槽处涂胶，然后按侧板的弯曲线加工成型。
（6）侧板与弧板的连接面涂胶，待胶干燥后把四块板材组合成形。
注意：弧板的开槽处要用胶带密封，使表面光滑。
?。?）矩形弯头法兰的安装方法与直管法兰安装方法相同。
5、来回弯管制作工艺
（1）依据设计参数选取板材放样、切割。
?。?）把需要粘贴的部分切割出斜45度角。
?。?）涂胶成型。
6、三通的制作工艺
?。?）按设计规格选取板材，先制作三通的上下两面（上底面、下底面）
?。?）三通的两个侧面相当于矩形弯头的侧面，按设计参数放样、切割、开槽，然后成型。
（3）三通顶面展开为一块矩形板面，放样后根据三通的规格开槽成型。
?。?）把上、下两底面，两侧面和顶面需粘贴的部位切割出斜45度角，清除切割面的杂物然后涂胶，组合。
?。?）三通的法兰安装方法与直管的法兰安装形式相同
7、变径管的制作工艺
(1)按设计先制作无弯的三个面；
(2)有弯的面制成矩形后按弯头弧板工艺制作。
8、风管加固
矩形风管边长大于800㎜，管段长度大于1250㎜或低压风管单边平面面积大于1.25㎡时要采取加固措施。
2、可根据实际情况适当调整加固杆间距。
?。?）加固筋为￠8的通丝和公司提供的圆盘。
（2）在需要加固的风管上下面上钻M8的圆孔。
?。?）按风管的内径高度调整支撑螺栓的位置。
（4）上下底面装上圆盘后用螺栓压紧。
9、风管连接
把预制合格的风管使用提供的专用法兰插条把风管连接在一起；
(1)风管法兰之间用工字型插销连接，插销插入时应松紧适度，以用手按入或用木锤轻敲入为宜。
(2)法兰连接处的四角应用密封胶封堵，不得漏风和漏光；四角应加封口胶角。
(3)风管连接要平直、牢靠。
10、风口、阀件安装工艺
（1）阀件与风管的连接，使用提供的专用F型法兰，按设计某个位置需要安装阀门时，直管段与阀门连接处的法兰由普通型法兰改为F型法兰。法兰与风管连接前法兰和阀门要钻出符合规格的螺栓孔。
?。?）风口与风管的连接方式有两种，一种是以柔性短管形式把风口与风管连接起来，柔性短管与风管连接使用Y型法兰。另一种是风口直接安装在风管上，使用提供的特制F型与Y型法兰配套安装。

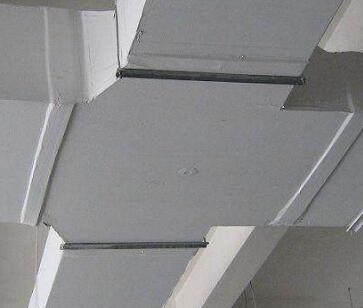

复合风管的安装工艺：
1．按设计图纸确定风管安装的标高、走向，安装吊筋，横旦采用50主龙骨或角钢，吊筋采用￠8通丝，吊筋采用膨胀(内)螺栓固定。
2．吊筋的间距根据风管的截面确定：当风管水平安装时；风管长边≤630㎜时，支架间距应≤3.5m；风管长边为630～1000㎜时，支架间距不应超过2.5m；风管长边为1000～1500㎜时，支架间距应不大于1.2m；
当风管垂直吊装时：支架间距均应≤2.4m；风管长度＞10m时，应设置防止风管摆动的加固支撑，1根直管，至少应有2个固定点；吊杆位置应准确，杆身应垂直，横旦应平整。
3.风管穿墙或楼板时应有保护套管，并必须做防火封堵。
4.防火阀、调节阀等应单独设置吊、托架。
5.压力较大的出风口段（P≥1000Pa）应设置2个以上加固支撑。
6.调整吊筋螺栓，使托盘与风管接触严密，托盘受力均匀。
